產品型號: SW-WFG-H8000-L1
★符合GB14887-2011中國國家標準產品認證
★符合GB14886-2016中國國家標準安裝規范
★符合CE(EMC和LVD)歐盟通用檢測產品認證
★優質Q235/Q345鋼材，無縫鋼管焊接
★自動縮口埋弧焊合縫焊接，平整光滑無氣孔
★匹配國內所有信號控制廠家信號設備接入
★適用國內所有AC220V供電的道路交叉路口
| 執行標準 | 中華人民共和國國家標準 GB14887-2011 |
| 發光二極管參數 | 描述 |
| 紅色LED參數 | 品牌：臺灣EPISTAR，光強：3550-5250mcd，Vf：1.8-2.2V，波長：620-630nm |
| 黃色LED參數 | 品牌：臺灣EPISTAR，光強：3850-5545mcd，Vf：1.8-2.2V，波長：590-594nm |
| 綠色LED參數 | 品牌：臺灣TEKCORE，光強：7220-10400mcd，Vf：2.8-3.2V，波長：503-506nm |
| 發光單元參數 | 描述 |
| 尺寸 | φ400mm |
| 功率 | 紅色：≤15W，黃色：≤15W，綠色：≤15W |
| 功率因數 | 紅色：≥0.90，黃色：≥0.90，綠色：≥0.90 |
| 電源 | 符合CE標準的開關電源，恒流驅動/恒壓驅動 |
| 介電強度 | 1440V |
| 泄漏電流 | ≤1.0mA |
| 外殼參數 | 描述 |
| 材質 | 壓鑄鋁/工程塑料 |
| 耐高溫 | +80±2℃ |
| 耐低溫 | -40±3℃ |
| 耐濕熱 | 93%-97% |
| 耐候性 | 實驗室600h人工氣候加速老化，無任何裂縫、凹陷、侵蝕、氣泡、剝離、粉化或變形等缺陷 |
| 桿件參數 | 描述 |
| 立柱尺寸 | 高度：7-8m，壁厚：6-10mm；支持按客供圖紙定制 |
| 橫臂尺寸 | 長度：6-14m，壁厚：6-10mm；支持按客供圖紙定制 |
| 鍍鋅噴塑 | 熱鍍鋅工藝，鍍鋅厚度按國標；噴塑/鈍化工藝可選，噴塑顏色可選(銀灰色、乳白色、亞光黑色等等) |
| 產品證書 | 描述 |
| 國標檢測認證報告 | GB14887-2011公安部交通安全產品質量監督檢測中心檢測報告 |
| 國標檢測認證報告 | GB/T4208-2017公安部交通安全產品質量監督檢測中心檢測報告 |
| CE認證證書 | CE(歐洲統一認證)認證報告，包含EMC和LVD檢測認證報告 |
| 控標檢測報告 | 產品具有獨特性的控標檢測報告 |
| 發光二極管 | 描述 |
| 原材料 | 原裝進口(包括臺產)的高亮度發光二極管(LED) |
| 綠色波長 | 綠色LED選取 503-506nm 波段，確保發光單元綠色一致性 |
| 光衰 | 10000h/3年工作時間，光衰≤20% |
| 電源 | 描述 |
| 開關電源(AC) | 標配電源，支持寬電壓工作：AC85V-265V，50Hz/60Hz；支持電壓110V/220V供電電壓的國家 |
| 開關電源(DC) | 選配電源，支持DC12V/DC24V兩種輸入電壓 |
| 印制電路板(PCB) | 描述 |
| PCB材質 | 環氧玻璃布層壓板(FR4)，采用建滔A2板材，板厚≥1.6mm |
| 三防處理 | 采用有機硅三防漆，均勻涂刷于PCB線路一面，可以有效防潮防潮、防鹽霧、防靜電、防霉等特性 |
| 配件 | 描述 |
| 遮沿(標配) | 啞光黑色，采用T=0.8mm優質鋁板材，表面噴塑戶外粉，有效防止噴層脫落以及生銹 |
| 裝飾邊(標配) | 啞光黑色/白色可選，采用T=1.0mm優質鋁板材，表面噴塑戶外粉，有效防止噴層脫落以及生銹 |
| 標準配件(標配) | 描述 |
| 遮沿 | 又稱：遮光板，標配啞光黑色，安裝于信號燈發光單元頂部，放置于包裝箱底部，配套PM4圓頭不銹鋼304螺絲4個，備用1個 |
| 裝飾邊 | 又稱：裝飾板，啞光黑色/白色可選，標配白色，安裝于信號燈四周，放置于包裝箱底部，配套PM4圓頭不銹鋼304螺絲20個，備用4個 |
| 安裝支架 | 又稱：L型支架，每套標配，安裝于信號燈頂部與底部，連接信號燈與燈桿，放置于包裝箱泡沫頂部 |
| 螺絲包 | 每套標配，放置于包裝箱兩頭泡沫上，安裝遮沿、裝飾邊使用 |
| 橫臂豎裝配件(選配) | 描述 |
| 橫臂豎裝方通 | 選配件，適用于信號燈垂直方向安裝于八角桿件，通過抱環連接八角桿件，安裝支架連接信號燈 |
| 橫臂豎裝抱環 | 選配件，適用于信號燈垂直方向安裝于八角桿件，連接橫臂豎裝方通與八角桿件 |
| 橫臂豎裝連接板 | 選配件，適用于信號燈垂直方向安裝于八角桿件，且為雙抱環固定方式，連接豎裝方通與抱環 |
| 螺絲包 | 選配件，與橫臂豎裝配件一同包裝 |
| 橫臂橫裝配件(選配) | 描述 |
| 橫臂橫裝抱環 | 選配件，適用于信號燈水平方向安裝于八角桿件，連接信號燈安裝支架與八角桿件 |
| 螺絲包 | 選配件，與橫臂橫裝配件一同包裝 |
| 立柱豎裝配件(選配) | 描述 |
| 立柱豎裝抱環 | 選配件，適用于信號燈垂直方向安裝于圓柱立桿，連接信號燈安裝支架與圓柱立桿 |
| 螺絲包 | 選配件，與立柱豎裝配件一同包裝 |
| 桿件配件(標配) | 描述 |
| 地腳螺栓 | 標配件 |
| 基礎籠 | 又稱：地籠，也稱基礎結構件；選配件，按圖紙定制 |
| 交通信號燈型號 | 描述 |
| FX400-3-SW-3JA(L) | 400mm方向指示信號燈，壓鑄鋁外殼，含標配配件；請區分豎裝/橫裝不同安裝方式 |
| FX400-3-SW-3JA(S) | 400mm方向指示信號燈，塑料外殼，含標配配件；請區分豎裝/橫裝不同安裝方式 |
| JD400-3-SW-3YA(L) | 400mm機動車信號燈，壓鑄鋁外殼，含標配配件；請區分豎裝/橫裝不同安裝方式 |
| JD400-3-SW-3YA(S) | 400mm機動車信號燈，塑料外殼，含標配配件；請區分豎裝/橫裝不同安裝方式 |
| DX-3-T-1-SW(T32) | 800×600mm倒計時器，個位顯示紅黃綠三色，十位顯示紅綠雙色，支持通訊、觸發、跟隨三種工作方式，金屬材質，含標配配件 |
| DX-3-T-1-SW(C32) | 800×600mm倒計時器，個位顯示紅黃綠三色，十位顯示紅綠雙色，支持觸發、跟隨兩種方式，金屬材質，含標配配件 |
| 交通信號燈桿型號 | 描述 |

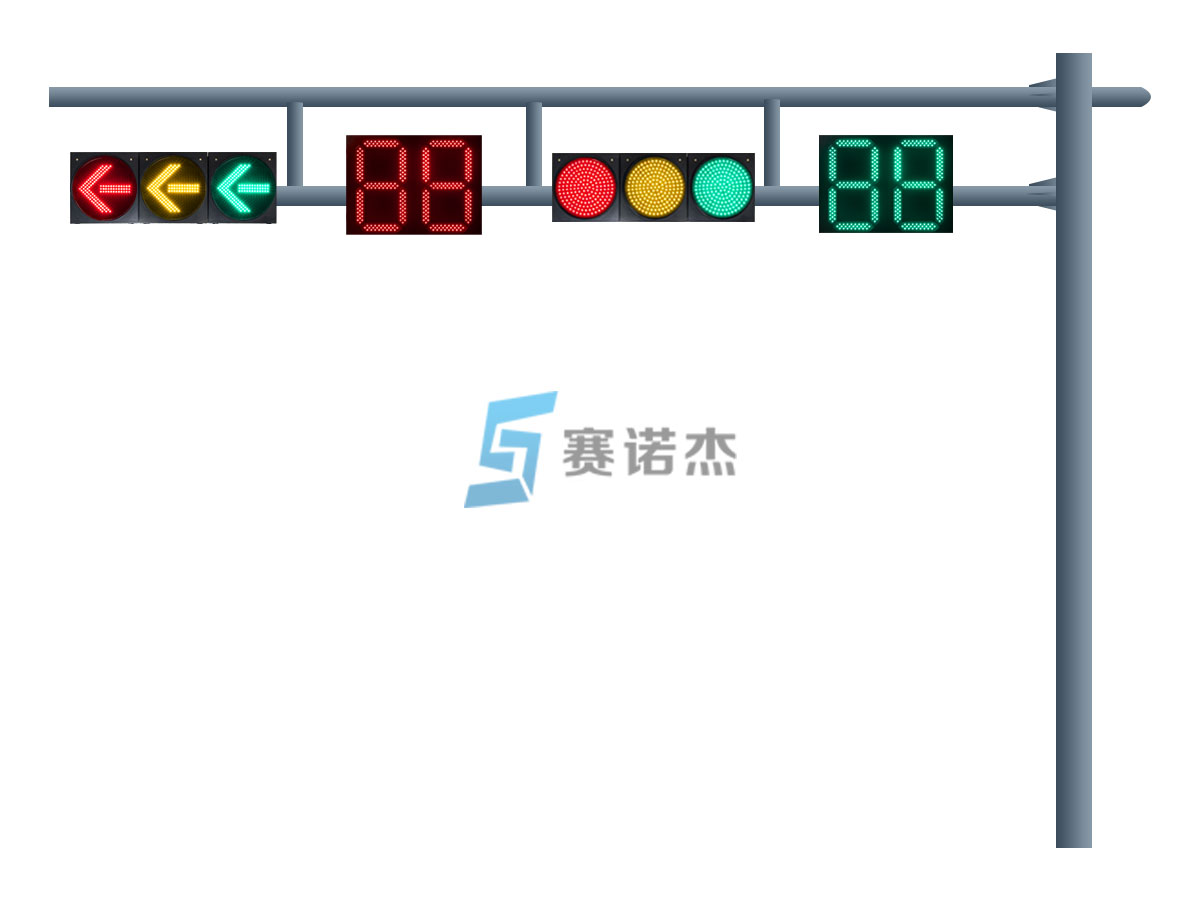

| SW-WFG-H8000-L1 | 8m單懸臂無縫鋼管交通信號燈桿，立桿：7-8m，橫桿：6-14m，熱鍍鋅加工，安裝300/400mm信號燈，支持橫裝/豎裝 |
| 安裝配件型號 | 描述 |
| SW400-HBSZ-41/51/61 | 400mm信號燈橫臂豎裝配件，單抱環方式套件；41--4寸套件，51--5寸套件，61--6寸套件 |
| SW400-HBSZ-42/52/62 | 400mm信號燈橫臂豎裝配件，雙抱環方式套件；42--4寸套件，52--5寸套件，62--6寸套件 |
| SW400-LZSZ-89 | 400/300mm信號燈立柱豎裝配件，兩對抱環方式套件，89--立柱桿件直徑89mm |
| SW400-LZSZ-114 | 400/300mm信號燈立柱豎裝配件，兩對抱環方式套件，114--立柱桿件直徑114mm |
| SW400定制橫臂豎裝配件 | 400mm信號燈橫臂豎裝配件，根據八角桿件尺寸特殊定制套件 |
| 4寸/5寸/6寸套件解釋 | 4寸套件對應八角桿件直徑：100-130mm，5寸套件對應八角桿件直徑：130-160mm，6寸套件對應八角桿件直徑：160-200mm |
